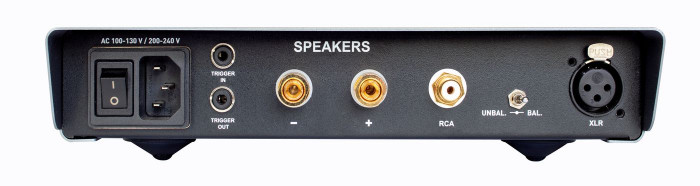

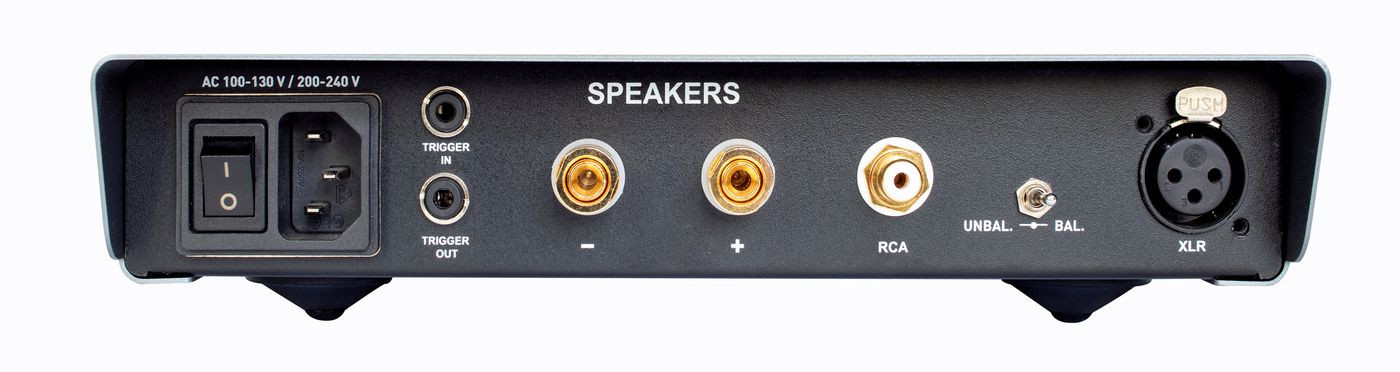

Mono blok potrafi dostarczyć do 170W mocy przy 8 Ω, przy 4 Ω wartość ta wzrasta natomiast do 220W. Sygnał analogowy może być dostarczony do AMG One poprzez złącze RCA lub zbalansowane XLR. Dodatkowo do dyspozycji są dwa gniazda mini Jack 3,5 mm Trigger (wyzwalacz) in oraz out.
Układ ODC
Typowy układ korekcji błędów sprzężenia zwrotnego odwraca sygnał wyjściowy w celu zsumowania z oryginalnym sygnałem wejściowym i uzyskania ujemnego sygnału błędu, który dodaje się do następnego cyklu sygnału wejściowego, tworząc dokładniejszy sygnał wyjściowy.
Zastosowanie rozwiązania ODC w konstrukcji wzmacniacza w klasie D wyprowadza sygnał błędu z tranzystorów typu MOSFET i filtra wyjściowego obwodu, znacznie redukując ujemny sygnał sprzężenia zwrotnego.
Zaowocowało to znaczną redukcją zniekształceń THD+N do 0,003% przy 1 kHz/5 W, 0,004% przy 1 kHz/50W i mniej niż 0,006% THD+N przy 1KHZ/2W~80W oraz naturalną i czystą charakterystyką dźwięku.
Czytaj również nasze testy urządzeń NuPrime
NuPrime AMG One - główne funkcje
• Przełomowa konstrukcja NuPrime klasy D z układem redukcji zniekształceń (ODC)
• Stopień przedwzmacniacza i obwód oscylacyjny klasy D wykorzystujący wysokiej klasy wzmacniacz operacyjny MUSES8820
• Wysoka częstotliwość przełączania 600 KHz
• Zasilacz z transformatorem toroidalnym o dużej mocy 250W - ulepszony, aby dostarczać czystsze i bardziej stabilne zasilanie w celu zminimalizowania zakłóceń
• 22000uF łącznej pojemności kondensatorów filtrujących zasilanie
• Miedziane ścieżki na płytce PCB zamiast zwykłych połączeń kablowych - służą do podłączenia zasilania do obwodów wzmacniacza, maksymalizując dostarczaną moc
• Końcówka mocy mono: 170W @ 8Ω, 220W @ 4Ω
• Wejścia RCA i XLR
NuPrime AMG One - specyfikacja techniczna
• Wejścia: 1x RCA (niezbalansowane) 1x XLR (zbalansowane)
• Moc ciągła (RMS): 170W @ 8 Ω, 220W @ 4 Ω
• Klasa: A+D
• Stosunek sygnał/szum: @5W (95db), @50W (105db), @100W (110db)
• Zniekształcenia THD: @5W (0.003%), @50W (0.004%), @100W (0.03%)
• Pasmo przenoszenia: 10 - 50.000Hz
• Czułość wejścia: 1.7 Vrms
• Impedancja wejściowa: 47.000 Ω
• Trigger: tak 2
• Końcówki mocy: mono
• Wzmocnienie: x 2
• Wyjścia głośnikowe: 1 komplet
• Moc szczytowa: 210W @ 8 Ω , 260W @ 4 Ω
• Bezpiecznik AC: zwłoczny, 5A, 250VAC
• Pilot: nie
• Zużycie prądu: czuwanie: 0.4W, w spoczynku: 7.5W
Gwarancja: 24 miesiące
